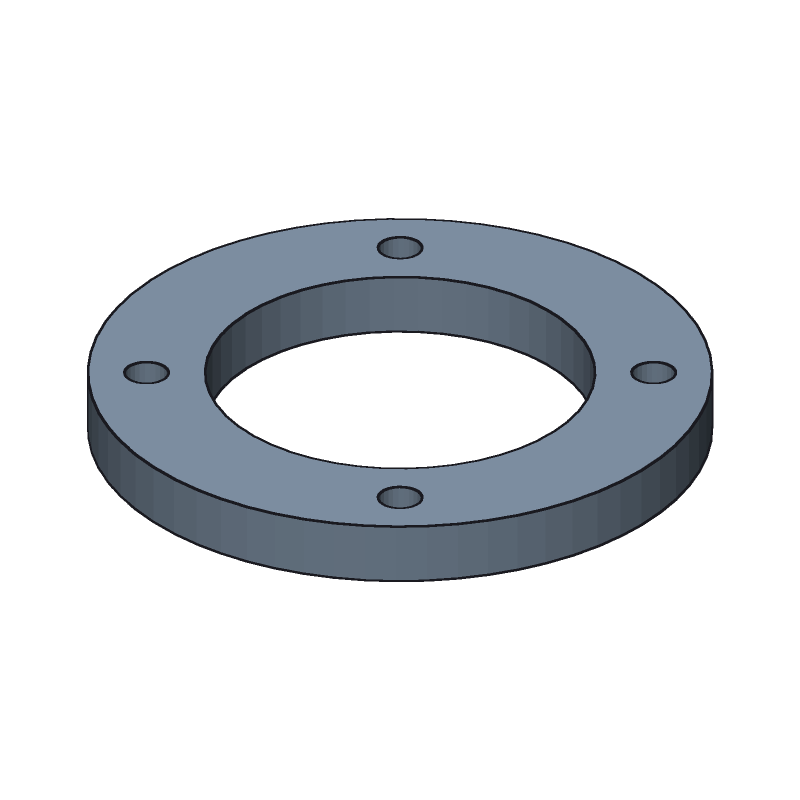

Stellen Sie den Lochkreis, die Lochanzahl und die Lage der Bohrung 1 ein – dieselben drei Zahlen wie im Lochkreis-Rechner –, dann die Schraube, die Mittelbohrung und bei Bedarf eine Nabe für ein Rohr oder eine Welle. Sie erhalten einen runden Flansch mit exakten Durchgangsbohrungen nach ISO 273: eine Adapterplatte für den Flansch eines IEC- oder Servomotors, einen gedruckten Rohr- oder Lüftungsflansch, der auf einen Stahlflansch passt, eine Nabenplatte für ein Rad oder ein Drehtellerlager.
Der echte Generator läuft in Ihrem Browser: Parameter einstellen, dann STEP oder STL herunterladen. Keine Installation, keine Anmeldung.
Beim ersten Öffnen wird die CAD-Engine geladen (etwa 20 MB).
Jede Änderung an den folgenden Parametern baut echte Geometrie neu auf – das ist parametrisches CAD, kein skaliertes Mesh.
| Parameter | Standard | Bereich | Wirkung |
|---|---|---|---|
| LochkreisdurchmesserPCD | 65 mm | 10 – 230 | Der Kreis durch die Bohrungsmitten. 65 entspricht einem IEC-Motorflansch FT65 und einem Rohrflansch EN 1092-1 DN15. |
| Anzahl der BohrungenHOLES | 4 | 2 – 12 | Gleichmäßig verteilt. 4 bei kleinen Flanschen, 8 ab DN65, 12 bei DN200 PN16. |
| Winkel der Bohrung 1START_ANGLE | 45 ° | 0 – 359.5 | Ab +X, gegen den Uhrzeigersinn. 45 bei 4 Bohrungen legt sie beiderseits der Mittellinien, wie ASME B16.5 es für Rohrflansche verlangt. |
| SchraubeSCREW | M5 | M2 – M16 | Legt die Durchgangsbohrung nach ISO 273 fest (M5 mittel: 5,5). |
| Reihe der Durchgangsbohrung (ISO 273)FIT | medium | fine / medium / coarse | Fein zum Positionieren, mittel als Regelfall, grob für lockere Ausrichtung. |
| Druckaufmaß der BohrungenHOLE_ALLOWANCE | 0.2 mm | 0 – 0.6 | Gedruckte Bohrungen fallen etwa 0,2 mm zu klein aus; stellen Sie ein, was Ihr Drucker verliert. |
| SchraubenköpfeHEAD | plain | plain / counterbore | Zylindersenkung: flacher Grund, Kopf-Ø nach ISO 4762 + 0,5, so tief, wie der Kopf hoch ist, damit Innensechskantköpfe bündig sitzen. |
| AußendurchmesserOUTER_D | 80 mm | 15 – 250 | 80 wie bei FT65. Wächst von selbst, wenn die Bohrungen mehr Rand brauchen (eine halbe Bohrung Kunststoff außerhalb jeder Bohrung). |
| MittelbohrungBORE_D | 50 mm | 0 – 220 | 50 ist der Ø des Zentrierbunds von FT65; für eine Passung darüber Ihr Druckaufmaß addieren. 0 ergibt einen Blindflansch. |
| PlattendickeTHICKNESS | 8 mm | 2 – 20 | Servoflansche haben 5–8 mm; 8 nimmt eine Zylindersenkung für M5 auf. |
| NabenhöheHUB_H | 0 mm | 0 – 50 | Ein Rohrstück um die Mittelbohrung – die Aufnahme, in die ein Rohr oder eine Welle gesteckt wird. 0 ergibt eine flache Platte. |
| Wandstärke der NabeHUB_WALL | 3 mm | 1.5 – 20 | Erscheint mit einer Nabe. Sie muss die Schraubenköpfe frei lassen. |
Jeder Parameter lässt sich in den Link der Seite schreiben – so öffnet ein einziger Link genau das Teil, das Sie brauchen. Beispiel (6 × M5 mit Zylindersenkung auf einem Lochkreis von 75 mm, 20 mm hohe Nabe für ein Rohr mit 21,3 mm):https://www.forgent3d.com/de/generators/bolt-circle-flange-generator?PCD=75&HOLES=6&START_ANGLE=30&HEAD=counterbore&OUTER_D=95&BORE_D=21.5&HUB_H=20
STEP AP214 in Millimetern, exakte B-rep-Geometrie – öffnet sich direkt in SolidWorks, Fusion, FreeCAD, Onshape oder Inventor und lässt sich direkt in ein CNC-Angebotsformular hochladen. Die STL für den Slicer ist ebenfalls nur einen Klick entfernt.
| Dieser Generator | Typischer Online-STL-Generator | CAD-Bibliothek eines Herstellers | |
|---|---|---|---|
| Jede Größe innerhalb des Bereichs | Ja | Ja | Nur Katalogmaße |
| STEP mit exakten Flächen | Ja | Meist nur ein STL-Mesh | Ja |
| Änderungen jenseits der Schieberegler | „AI edit“ direkt auf der Seite | Nein | Nein |
| Konto für den Download nötig | Nein | Meist nicht | Oft |
Jeder Parameter ist ein Link-Parameter; der Link unten öffnet das Beispielteil. ChatGPT, Claude oder jeder andere Assistent kann so einen Link aus der Parameterliste (Namen, Einheiten, Bereiche) erstellen. Die Liste finden Sie hier: Parameterliste (JSON)
Klicken Sie im Generator auf „AI edit“ und sagen Sie, was sich ändern soll – eine Passfedernut, Bohrungen, eine andere Form. Die KI ändert die model.py des Teils, das Modell baut sich in Ihrem Browser neu auf, und die Änderung lässt sich rückgängig machen. Ein paar Änderungen pro Tag sind ohne Anmeldung kostenlos; um das Ergebnis zu behalten oder weiterzugehen, kopieren Sie es in Ihre Modelle und arbeiten mit dem KI-Agenten weiter.
Mit KI bearbeiten →Für größere Änderungen, mehrere Runden oder ein Teil, das Sie behalten möchten: Kopieren Sie es in Ihre Modelle (kostenloses Konto). Der KI-Agent von Forgent3D liest die model.py, ändert sie, baut das Modell neu auf und prüft das Ergebnis selbst.
Kopieren und mit dem KI-Agenten weiterarbeiten →Mindestens eine halbe Bohrung Kunststoff außerhalb jeder Bohrung (oder ihrer Zylindersenkung): Ist der Außendurchmesser kleiner, wächst die Platte auf dieses Maß. Rohrflansche aus Stahl halten etwa dasselbe ein – EN 1092-1 DN15 lässt 8 mm neben einer 14-mm-Bohrung. Für eine stabilere gedruckte Platte sehen Sie 1,5 Bohrungsdurchmesser von der Bohrungsmitte bis zum Rand vor; diesen Außendurchmesser schlägt der Lochkreis-Rechner vor.
Nicht unter Druck. Er passt auf die Bohrbilder nach EN 1092-1 oder ASME und lässt sich daher mit ihnen verschrauben – für Lüftungskanäle, Niederdruckluft, Prüfvorrichtungen, Deckel und Bohrschablonen. Kunststoff gibt unter der Schraubenkraft außerdem nach: In einem Versuch verloren PETG-Platten in einer Woche 11,5 % ihrer Klemmkraft, PLA 3,3 %. Verwenden Sie Unterlegscheiben und prüfen Sie die Schrauben.
Flach auf dem Druckbett, Nabe und Zylindersenkungen nach oben – ohne Stützen. Nehmen Sie mehr Wände als üblich (5 oder mehr) und 30 % Infill oder mehr, damit die Schrauben auf massivem Kunststoff aufliegen; PETG oder ASA für warme Umgebungen.
Das ist die Standardeinstellung dieses Generators, mit einem Druckaufmaß an der Mittelbohrung: https://www.forgent3d.com/de/generators/bolt-circle-flange-generator?PCD=65&HOLES=4&START_ANGLE=45&SCREW=M5&BORE_D=50.2 – 4 Bohrungen für M5 auf dem Lochkreis von 65 mm ab 45°, Ø50,2 zum Aufschieben auf den Zentrierbund von 50 mm, 80 mm Außendurchmesser, 8 mm dick. Laden Sie STEP für die Fertigung oder STL zum Drucken herunter.
Ja: https://www.forgent3d.com/de/generators/bolt-circle-flange-generator?PCD=85&HOLES=4&START_ANGLE=45&SCREW=M12&FIT=coarse&OUTER_D=115&BORE_D=33.7 hat das Bohrbild von DN25 (4 × M12 auf 85 mm, außen 115). Mit HUB_H=30 kommt eine Aufnahme dazu, in die das Rohr mit 33,7 mm gleitet. Gedruckt ist er für Niederdruckluft, Lüftungskanäle und Vorrichtungen gedacht – nicht als Druckflansch.
Ja. Die Modelle, die Sie erzeugen, und die exportierten STL- / STEP-Dateien gehören Ihnen: Drucken Sie sie, verkaufen Sie die Drucke oder verbauen Sie sie in einem Produkt. Eine Namensnennung von Forgent3D ist nicht erforderlich.
Sie haben schon eine eigene .scad-Datei? OpenSCAD in STEP umwandeln → · Im Browser ansehen →
