Werkzeugeinlagen-Generator: Die Aussparung hat die Kontur des Werkzeugs, kein Rechteck

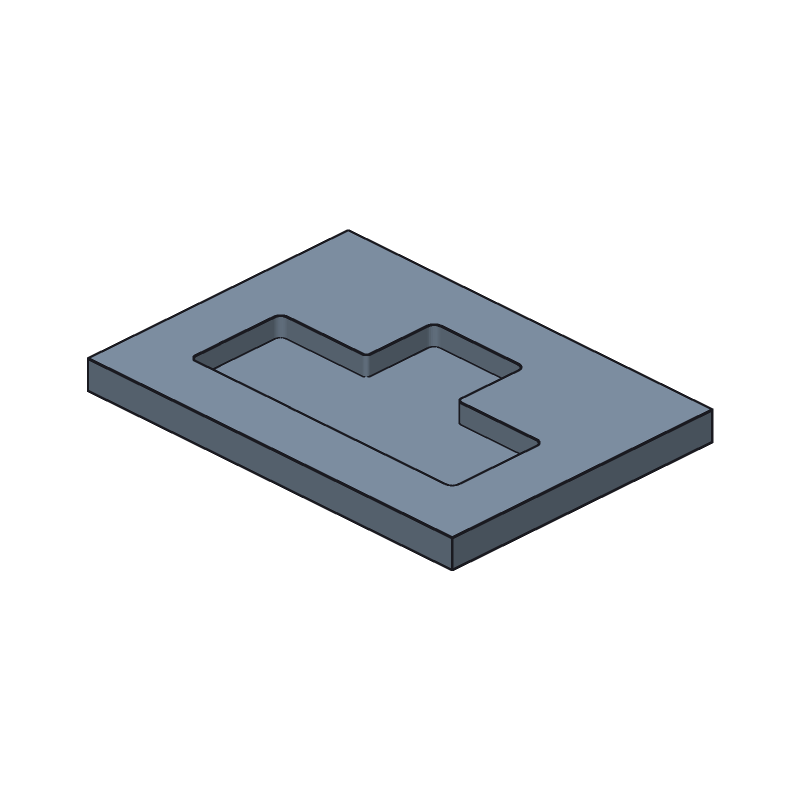

Die meisten Einlagen-Customizer bieten Rechtecke und Kreise. Hier ist die Aussparung die Grundfläche des Gegenstands selbst. Die Aussparung unten ist ein Körper mit einem Ansatz – acht Punkte, die die vier Maße abbilden, die Sie mit dem Messschieber abnehmen würden: Länge und Breite des Körpers, Breite und Höhe des Ansatzes. Ziehen Sie die Punkte auf der Skizzenfläche zurecht, und die Form wird zu IHREM Teil. Bemessen Sie die Einlage nach Ihrer Schublade, stellen Sie die Passung ein und drucken Sie flach.

Generator öffnen →Mit KI bearbeiten

Direkt hier verwenden

Der echte Generator läuft in Ihrem Browser: Parameter einstellen, dann STEP oder STL herunterladen. Keine Installation, keine Anmeldung.

Werkzeugeinlagen-Generator

Beim ersten Öffnen wird die CAD-Engine geladen (etwa 20 MB).

Einstellbare Parameter

Jede Änderung an den folgenden Parametern baut echte Geometrie neu auf – das ist parametrisches CAD, kein skaliertes Mesh.

ParameterStandardBereichWirkung
EckenradiusCORNER_R2 mm0 – 8Rundet jede Ecke der gezeichneten Kontur ab – auch ein scharfkantiges Teil bekommt so eine druckbare Innenecke.
PassungsspielCLEARANCE0.5 mm0.1 – 3Wird auf jeder Seite rund um die Kontur aufgeschlagen; 0,25 satt, 0,5 zum Hineinlegen, 1,0 locker.
Tiefe der AussparungPART_DEPTH7 mm1 – 40Wie tief das Teil einsinkt. Begrenzt, sodass immer 1,5 mm Boden bleiben.
Einlagenlänge XTRAY_L140 mm60 – 400Außenlänge – messen Sie die Schublade, nicht das Teil.
Einlagenbreite YTRAY_W100 mm60 – 300Außenbreite der Einlage.
EinlagendickeTRAY_T10 mm3 – 60Muss die Tiefe der Aussparung plus 1,5 mm Boden fassen.

Jeder Parameter lässt sich in den Link der Seite schreiben – so öffnet ein einziger Link genau das Teil, das Sie brauchen. Beispiel (Einlage 200 × 120 mm, 15 mm dick, Aussparung 12 mm tief):https://www.forgent3d.com/de/generators/tool-tray-generator?TRAY_L=200&TRAY_W=120&TRAY_T=15&PART_DEPTH=12

Was in der STEP-Datei steckt

STEP AP214 in Millimetern, exakte B-rep-Geometrie – öffnet sich direkt in SolidWorks, Fusion, FreeCAD, Onshape oder Inventor und lässt sich direkt in ein CNC-Angebotsformular hochladen. Die STL für den Slicer ist ebenfalls nur einen Klick entfernt.

Im Vergleich

Dieser GeneratorTypischer Online-STL-GeneratorCAD-Bibliothek eines Herstellers
Jede Größe innerhalb des BereichsJaJaNur Katalogmaße
STEP mit exakten FlächenJaMeist nur ein STL-MeshJa
Änderungen jenseits der Schieberegler„AI edit“ direkt auf der SeiteNeinNein
Konto für den Download nötigNeinMeist nichtOft

Von der KI ändern lassen

Mit KI direkt auf der Seite ändern

Klicken Sie im Generator auf „AI edit“ und sagen Sie, was sich ändern soll – eine Passfedernut, Bohrungen, eine andere Form. Die KI ändert die model.py des Teils, das Modell baut sich in Ihrem Browser neu auf, und die Änderung lässt sich rückgängig machen. Ein paar Änderungen pro Tag sind ohne Anmeldung kostenlos; um das Ergebnis zu behalten oder weiterzugehen, kopieren Sie es in Ihre Modelle und arbeiten mit dem KI-Agenten weiter.

Mit KI bearbeiten →

Im eigenen Arbeitsbereich weitermachen

Für größere Änderungen, mehrere Runden oder ein Teil, das Sie behalten möchten: Kopieren Sie es in Ihre Modelle (kostenloses Konto). Der KI-Agent von Forgent3D liest die model.py, ändert sie, baut das Modell neu auf und prüft das Ergebnis selbst.

Kopieren und mit dem KI-Agenten weiterarbeiten →

So funktioniert es

  1. 1.Generator öffnen – das Modell entsteht direkt in Ihrem Browser, ohne Installation.
  2. 2.Maße und Optionen in der Parameterleiste einstellen; die Geometrie baut sich live in 3D neu auf.
  3. 3.STL / STEP zum Drucken exportieren – oder den KI-Agenten um alles bitten, was die Schieberegler nicht abdecken.

Häufige Fragen

Die Aussparung hat nicht die Form meines Teils. Kann ich das ändern?

Genau darum geht es – und es sind nur acht Punkte zum Ziehen. Die Kontur steht als konkrete Koordinaten im Code; Sie formen sie also auf der Skizzenfläche um, wie Sie auf Papier skizzieren würden – Punkte hinzufügen oder verschieben für eine Kerbe, eine Stufe, einen zweiten Ansatz –, oder Sie geben dem Agenten Maße (oder ein Foto) und lassen gleich eine andere Silhouette zeichnen. Einlage, Tiefe und Passung bleiben in beiden Fällen auf den Schiebereglern.

Wie viel Spiel sollte ich lassen?

0,25 mm pro Seite für einen satten, lagegenauen Sitz, 0,5 mm, damit das Werkzeug einhändig hineinfällt, 1,0 mm, wenn mit Handschuhen gearbeitet wird. Das Modell legt das Spiel rund um die Kontur an; die acht Punkte bleiben also die eigenen Maße des Gegenstands – eine lockerere Passung zeichnet die Form nie neu.

Lässt sich die Einlage ohne Stützen drucken?

Ja. Eine von oben eingeschnittene Aussparung hat einen ebenen Boden und senkrechte Wände – nichts hängt über. Drucken Sie die Einlage flach auf dem Druckbett in PLA oder PETG mit 0,2 mm Schichthöhe, ohne Stützen und ohne Brim. Halten Sie die Tiefe aber unter etwa zwei Dritteln der Höhe des Teils, sonst bekommen Ihre Finger das Teil nicht zu fassen, um es herauszuheben.

Kann die Aussparung der Kontur meines eigenen Werkzeugs folgen?

Ja. Ziehen Sie die acht Konturpunkte auf der Skizzenfläche, oder klicken Sie auf „AI edit“ und geben Sie die Maße an („ein Körper von 150 × 22 mm mit einem Griff von 40 × 30 mm“) – dann schreibt die KI die Kontur neu. Sie arbeiten nach einem Foto? Kopieren Sie die Einlage in Ihre Modelle und geben Sie das Foto dem KI-Agenten.

Wie erstelle ich eine Einlage mit 200 × 120 mm und 12 mm tiefer Aussparung?

https://www.forgent3d.com/de/generators/tool-tray-generator?TRAY_L=200&TRAY_W=120&TRAY_T=15&PART_DEPTH=12 – die Einlage muss mindestens 1,5 mm dicker sein, als die Aussparung tief ist; 12 mm Tiefe brauchen also 13,5 mm oder mehr.

Darf ich Drucke aus diesen Generatoren verkaufen?

Ja. Die Modelle, die Sie erzeugen, und die exportierten STL- / STEP-Dateien gehören Ihnen: Drucken Sie sie, verkaufen Sie die Drucke oder verbauen Sie sie in einem Produkt. Eine Namensnennung von Forgent3D ist nicht erforderlich.
